La présentation des données collectées

Mis à jour le 3/8/2019

1. Tableaux

  • Présentation :
    • Maximum de 3 variables pour que la lecture soit aisée
    • Préférer plusieurs petits tableaux qu'un seul grand tableau complexe
  • Titres :
    • Le titre est séparé du corps du tableau par des lignes ou des espaces
    • Le titre doit être clair, concis et exprimera l’essentiel du sujet
    • Chaque ligne et chaque colonne doivent porter des titres clairs et concis
  • Données :
    • Si les données sont connues, leur source doit être indiquée en bas de page
    • Les unités de mesure spécifiques des données doivent être spécifiées
    • En présence de données chiffrées le total devra être indiqué

2. Graphiques

Le graphique est une illustration des données utilisant un système de coordonnées.

  • Abscisse (x) : variable indépendante
  • Ordonnée (y) : variable dépendante
  • Titre et légendes :
    • Le titre peut être placé au-dessus ou au-dessous du graphique
    • Chaque variable doit être clairement identifiée par une légende ou un symbole
    • Les valeurs de fréquences doivent être indiquées sur l’échelle des ordonnées et les classes sur l’échelle des abscisses
    • Les intervalles de l’échelle doivent clairement apparaître
    • L’unité de division de l’échelle doivent clairement apparaître
  • Courbes :
    • Les courbes doivent être plus épaisses que les lignes des coordonnées

2.1 Graphiques à échelles linéaires

  • Sur un même axe, une distance égale représente une quantité égale
  • Les échelles doivent être définies de façon à obtenir un résultat final agréable à regarder

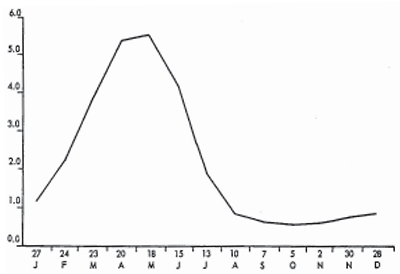

Graphiques à échelles linéaires

2.2 Graphique à échelles semi-logarithmiques

  • L’axe des ordonnées (y) est mesuré en unités logarithmiques
  • L’axe des abscisses (x) est mesuré en unités arithmétiques
  • Interprétation des courbes :
    • Une ligne droite indique un taux de variation constant
    • L’inclinaison de la ligne indique le taux de variation
    • Deux ou plus de deux lignes suivant des tracés parallèles indiquent des taux identiques de variation

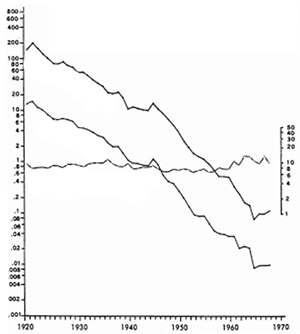

Graphique à échelles semi-logarithmiques

2.3 Histogramme

  • Permet de présenter une répartition par fréquences de données quantitatives
  • L’aire de chaque rectangle dans l’histogramme représente un nombre : la hauteur est proportionnelle à la quantité représentée
  • Aucun espace entre les cellules
  • Interprétation :
    • L’axe horizontal (abscisse), représente les limites des classes, leur valeur et l'unité de mesure
    • L’axe vertical (ordonnée), représente des intervalles réguliers qui correspondent à la valeur de la fréquence des classes
Histogramme

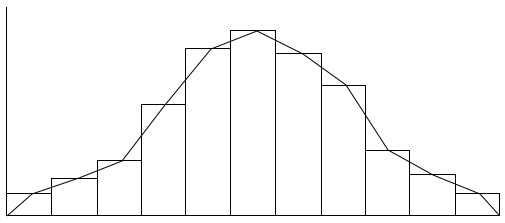

2.4 Polygone des fréquences

  • Permet de représenter la distribution des fréquences de plusieurs ensembles de données
  • Sur un histogramme, les points médians des intervalles de classe sont reliés par une droite
Polygone des fréquences

3. Diagrammes

Le diagramme est une illustration symbolique des données utilisant une seule coordonnée.

3.1 Diagramme à barres

  • Permet de comparer des données
  • Colonnes de même largeu
  • La hauteur des colonnes est proportionnelle à la quantité représentée
  • Espace entre les cellules
  • Barres horizontales ou verticales

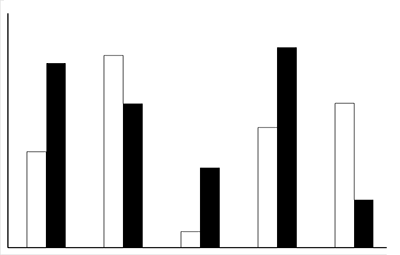

Diagramme à barres

3.2 Diagramme à pictogramme

  • Permet de comparer des données
  • Les données sont présentées par une série de symboles représentatifs
  • Le nombre de symbole est proportionnelle à la quantité représentée

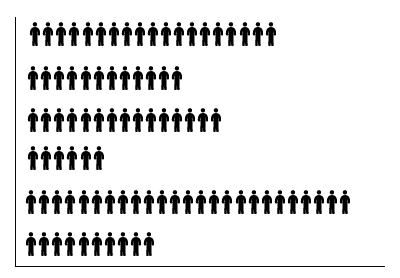

Diagramme à pictogramme

3.3 Diagramme à barres segmentées

  • Les barres sont divisées en portions qui sont soit colorées, soit ombrées, pour faire ressortir les classes
  • La hauteur totale d'une barre indique la valeur numérique d'une catégorie
  • La hauteur des segments représente la part des différents classes dans une catégorie

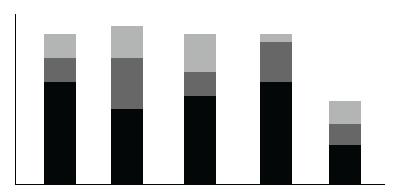

Diagramme à barres segmentées

3.4 Diagramme à secteurs : camembert

  • Permet d'illustrer la division d'un tout en segments
  • Les portions du cercle sont proportionnelles à la quantité représentée

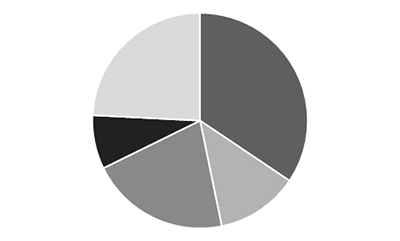

Camembert

3.5 Diagrammes à coordonnées géographiques

  • Permet une représentation géographique à partir de cartes

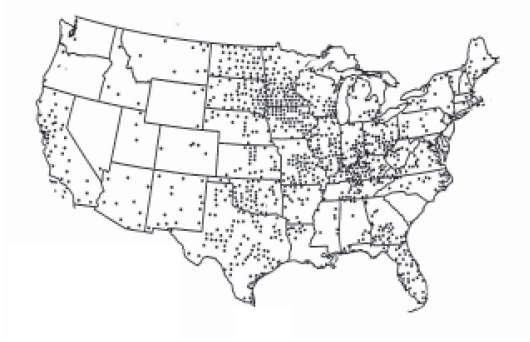

Diagrammes à coordonnées géographiques
Rédaction
Rédaction Espacesoignant.com
Référence
  1. Wilson K, Butterworth T. Manuel d’initiation à la recherche dans le domaine des soins infirmiers et obstétricaux [Internet]. Copenhague: OMS; 2000 [cité 3 août 2019]. Disponible sur: http://www.euro.who.int/__data/assets/pdf_file/0010/102322/E72236.pdf
